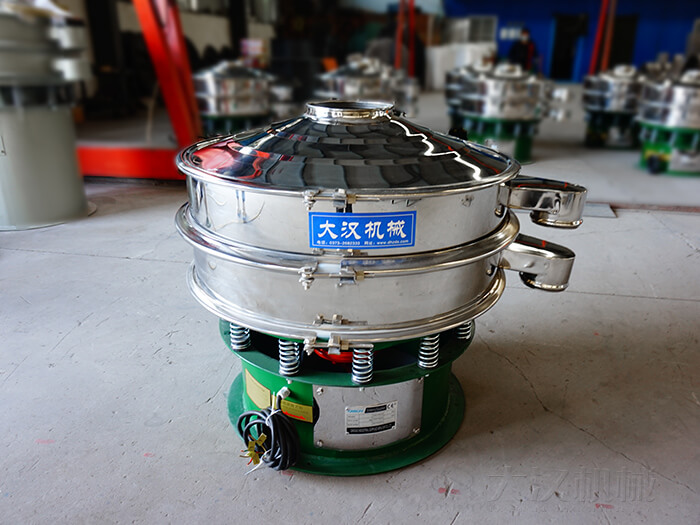

旋振篩

工作原理主要結構 技術參數 偏心塊調節

產品分類標準式材質 定制型號

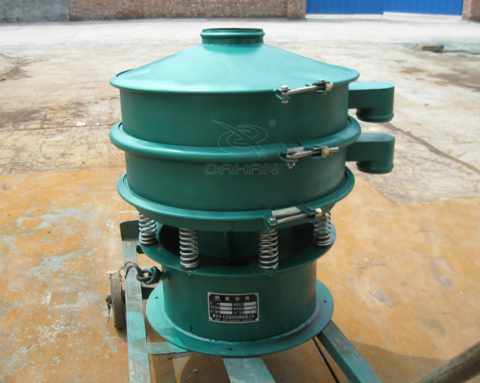

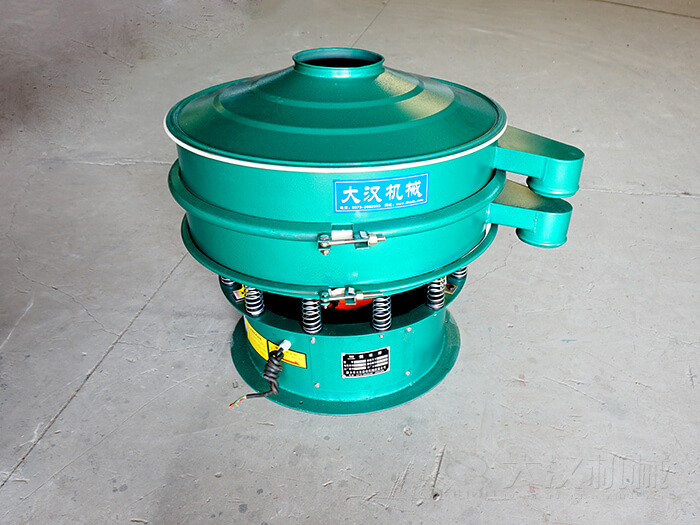

標準式：

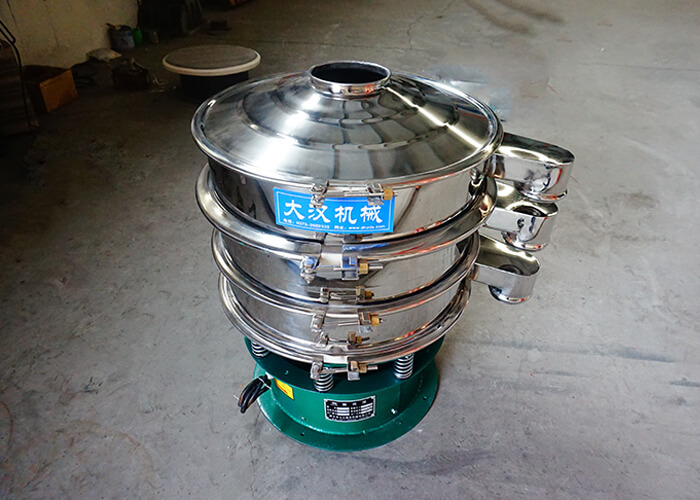

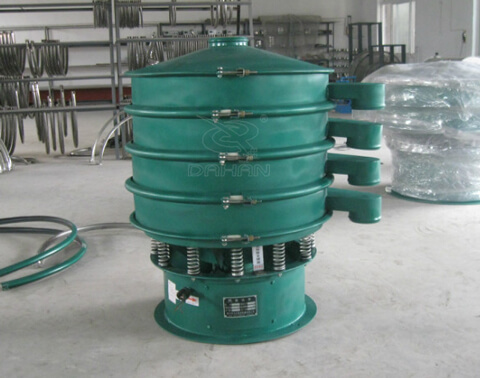

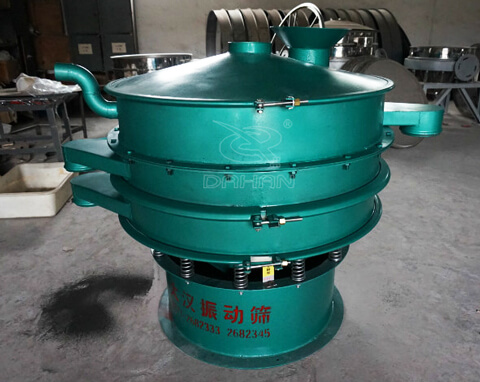

材質：

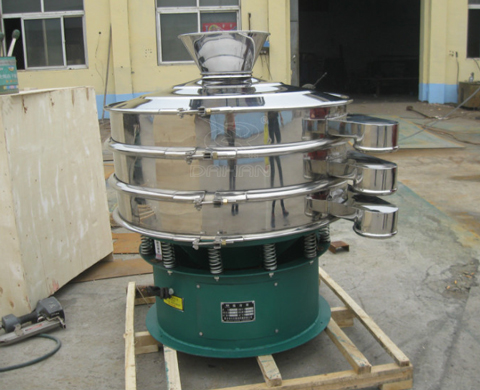

定制：

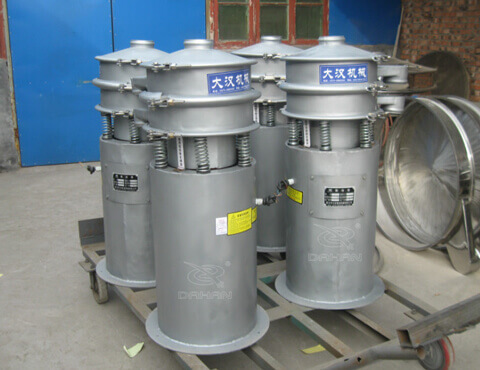

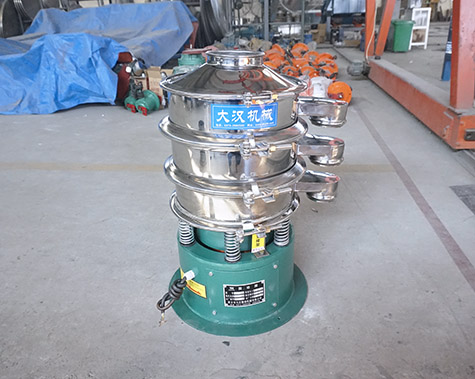

型號：

旋振篩的工作原理

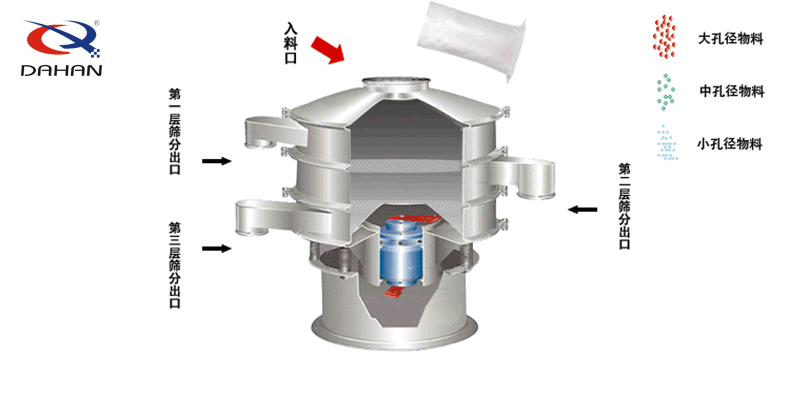

旋振篩工作原理動圖

立式振動電機作為旋振篩的主要動力來源，上下兩端安裝有偏心錘將電機的旋轉換成，水平-垂直-傾斜三次元運動，然后將這個運動傳遞給篩面，使物料在篩面上做外擴漸運動，旋振篩具有物料運行的軌跡長，篩面利用率高等優點，可以對物料進行精篩分，概率篩分等。

旋振篩的主要結構

旋振篩結構運行原理

旋振篩主要由振動電機，篩網，清網裝置，網架，減震彈簧，底座等部分組成，是集篩分、除雜為一體的振動篩分設備。

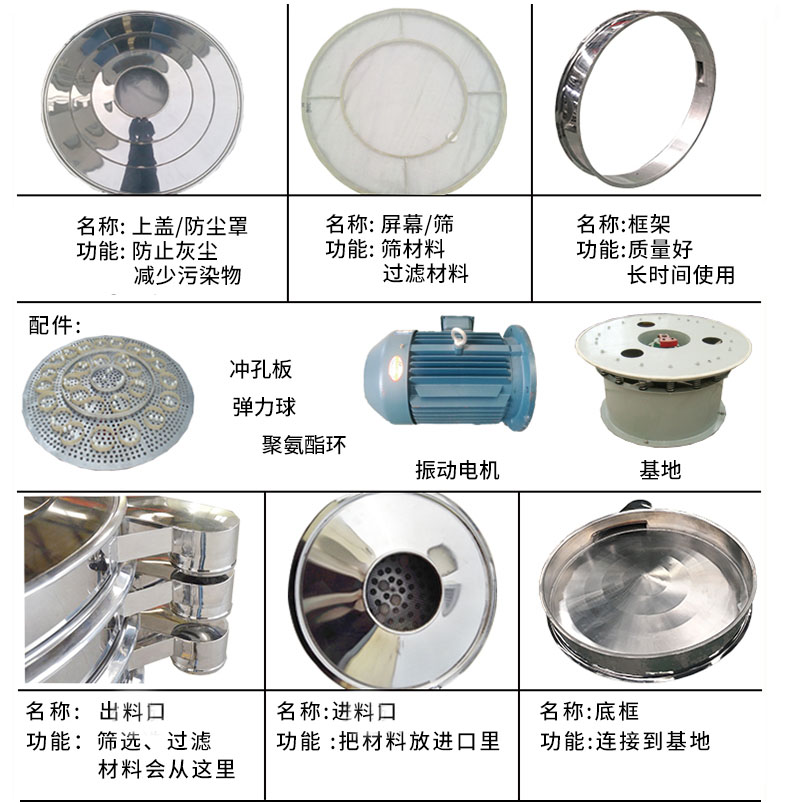

旋振篩各個部件及功能詳情介紹

旋振篩的型號及參數

型號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000

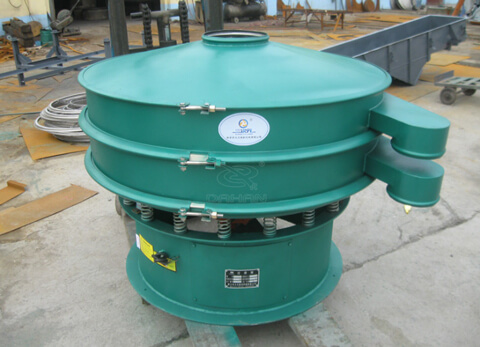

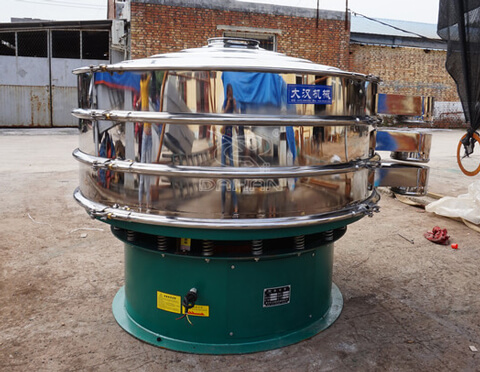

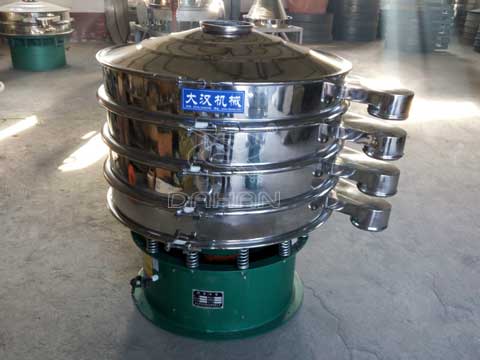

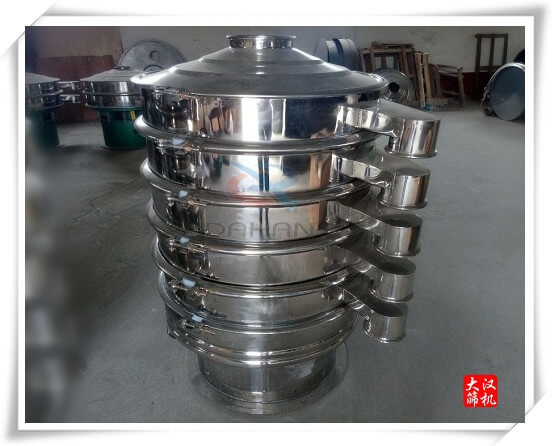

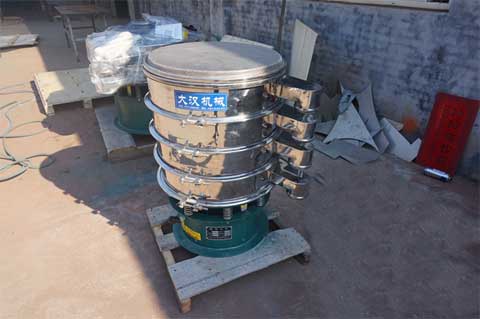

直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

旋振篩偏心塊調節

調節旋振篩的相位角時，需求將底框的束環松開移到一面，而后咱們看到篩機內的振動電機，將振念頭當心掏出，松開偏幸塊的不變螺栓，憑據電機上的刻度盤來調解出所需求的相位角，而后將電機放回原處，將各部位螺栓擰緊。全部安設好往后，開機實驗是否到達所需結果。另有另一種調解篩分功效的技巧：調解振動電機上附加的重塊(位于偏幸塊的附近)，如許能夠增長振動篩的激振力，從而到達所需的篩分結果。
