振動電機工作原理和分類

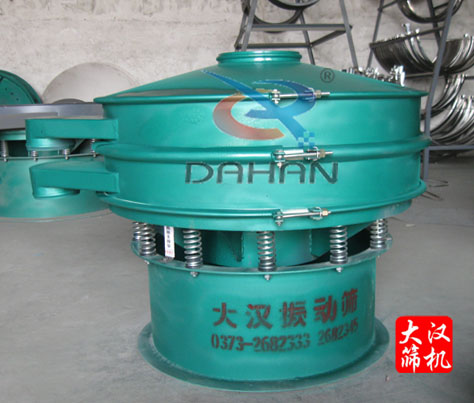

      振動電機根據外形分為臥式振動電機和立式振動電機，臥式振動電機主要應用在直線振動篩,振動平臺以及各種振動器上，立式振動電機主要應用在三次元振動篩篩分過濾機上，振動行業一般把各種振動振動電機用以下型號標示YZU振動電機、YZUL振動電機、YZS振動電機、YZO振動電機、ZJ0振動電機、YZD振動電機、YZDP振動電機、VB振動電機以及各種立式臥式防爆振動電機。
     電機由特制電機外加激振重塊組成。當電機通電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤傳遞到振動篩設備或者振動機械上。特制電機由特制定子線包和轉子軸組成，能承受高頻振動；臥式振動電機采用四塊扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以從零至大調節振動電機的激振力；立式振動電機，采用兩塊偏心塊作為激振塊，兩軸端各一塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的外側各裝有一組附加塊，通過調節附加塊的數量，可以分級調節振動電機的激振力。振動電機通電旋轉，帶動電機軸兩端的偏心塊，產生慣性激振力，該力是空間回轉力，其幅值為Fm。

Fm=mrω2

m-偏心塊質量

r-偏心塊質心回轉軸心的距離，即偏心距

ω-電機旋轉角度頻率

ω＝2πn/60

n—振動電機振次
慣性激振力通過振動電機軸承、底腳或法蘭，傳遞給振動機械，就是該振動機械產生的激振力。
